ICC訊 隨著數據中心光模塊速率提升到400G/ 800G/ 1.6T， 電吸收調制以及硅光調制方案也從原來較長距離進入中短距離的應用場景，基于該技術方案的光模塊用量快速增長。與之相配套的高集成度的控制芯片的需求也隨之快速增加。精控集成針對數據中心電吸收調制方案的400G/800G光模塊推出了模擬前端集成產品PI10804。

  PI10804針對4路電吸收調制激光器的監控功能而優化設計， PI10804包含電流型DAC(IDAC),電壓型DAC(VDAC),多通道輸入ADC, 內部參考電壓，串行通信接口以及錯誤告警和關斷功能。

  PI10804可以提供小尺寸的晶圓級封裝產品，領先的小尺寸封裝以及低功耗特性使得PI10804成為基于EML方案的緊湊型低功耗光模塊的首選解決方案。

  ·電流型DAC(IDAC)

  4路IDAC可以提供4路DFB激光器的偏置電流，優異的輸出電壓壓降減小了整體功耗。每路IDAC的輸出電壓可以通過對內部ADC進行監控。

  ·電壓型DAC(VDAC)

  4路VDAC可以提供4路電吸收調制器的偏置電壓，每路VDAC的輸出電流可以通過內部ADC進行監控，從而可以實現發射光功率監控功能。

  ·多路輸入ADC

  25路，12位，1Mbps采樣速率的 ADC 提供4路外部輸入ADC通道以及多個內部監控ADC 通道。內部監控對象有VDAC電流，IDAC電壓，供電電壓，溫度以及ADC內部偏置電壓。ADC的轉換結果可以跟內部設置的數字閾值進行比較，從而產生告警信號，用于實現接收信號丟失以及發射故障的告警功能。

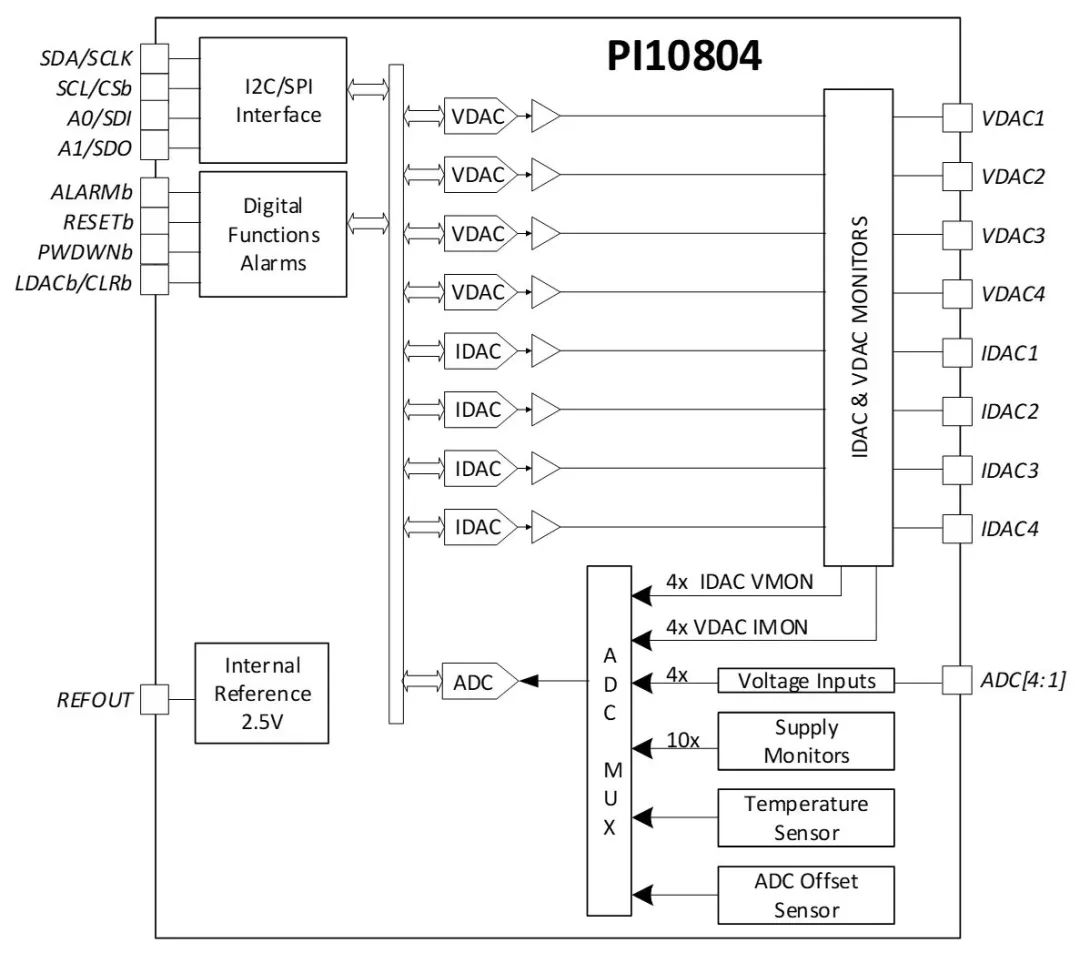

PI10804功能框圖

  產品特性

  · 4路電流型12位IDAC

  – 每路最高輸出電流160mA

  – 輸出壓降低至0.2V

  – 通過ADC可監控輸出端口的電壓

  · 4路電壓型12位VDAC

  – -2.5V，-5V，2.5V或者+5V電壓輸出范圍

  – 最大+/-50mA電流輸出

  – 通過ADC可監控輸出端口的電流

  · 25路12位ADC,采樣速率1Msps

  – 包含IDAC和VDAC監控通道，4路外部輸入端口，供電電壓監控，溫度監控

  – 每路ADC可支持錯誤報警功能

  · 內置2.5V電壓參考

  · 串行通信接口

  – 8MHz 4線SPI從接口

  – 100/400kHz I2C從接口，支持4個地址

  – 1.7V到3.6V數字供電電壓

  · 支持關斷狀態下每個VDAC和IDAC管腳關斷或者保持當前狀態

  · 工作溫度范圍：-40℃~105℃

  · 封裝尺寸：WLCSP-36，2.50 mm × 2.50 mm，0.4mm 焊球間距

  主要指標

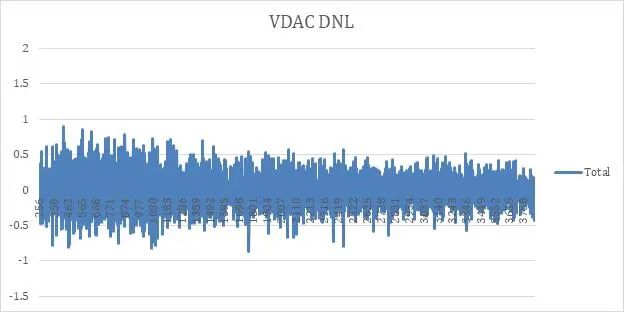

  · VDAC DNL：

  微分非線性度，體現了VDAC輸出直流信號的線性度水平，規格要求小于±1 LSB。

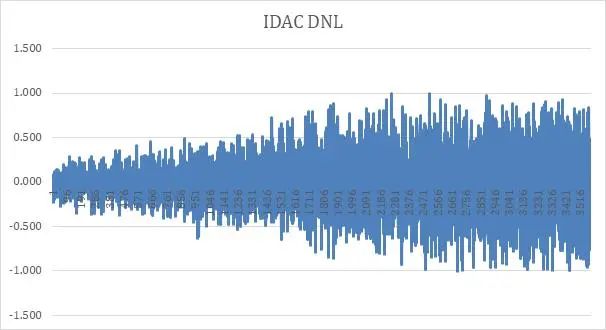

  · IDAC DNL：

  微分非線性度，體現了IDAC輸出直流信號的線性度水平，規格要求小于±1 LSB。

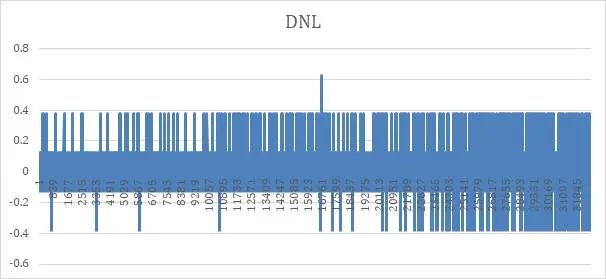

  · ADC DNL：

  微分非線性度，體現了ADC測量直流信號的線性度水平,規格要求小于±1 LSB。

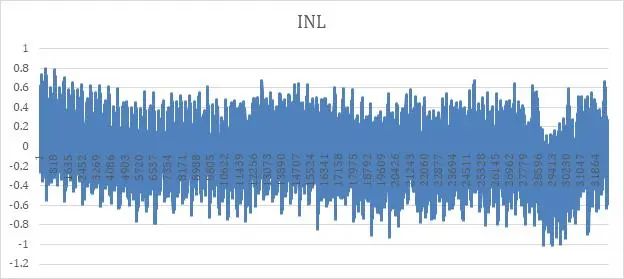

  · ADC INL：

  積分非線性度，體現了ADC測量直流信號的線性度水平,規格要求小于±1 LSB。

  可靠性

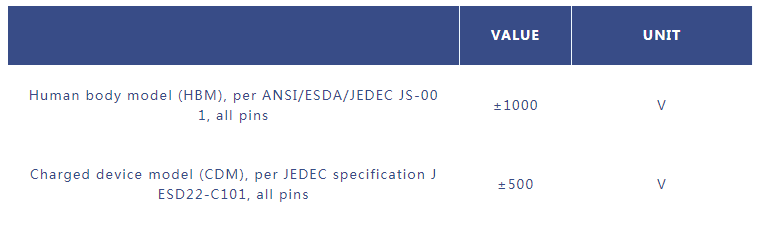

  ESD：

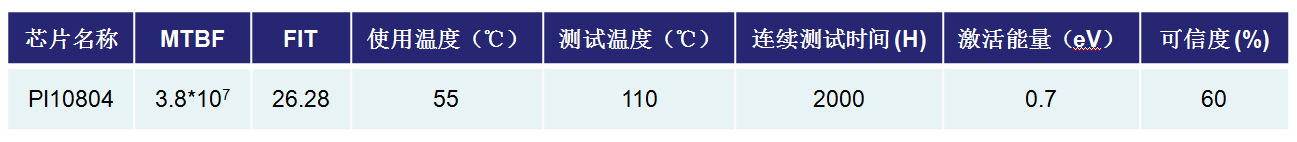

  MTBF/FIT：

  產品應用

  基于EML方案的400G/800G光模塊

  400G DR4,FR4,LR4,ER4

  800G DR8,FR8,LR8,ER8

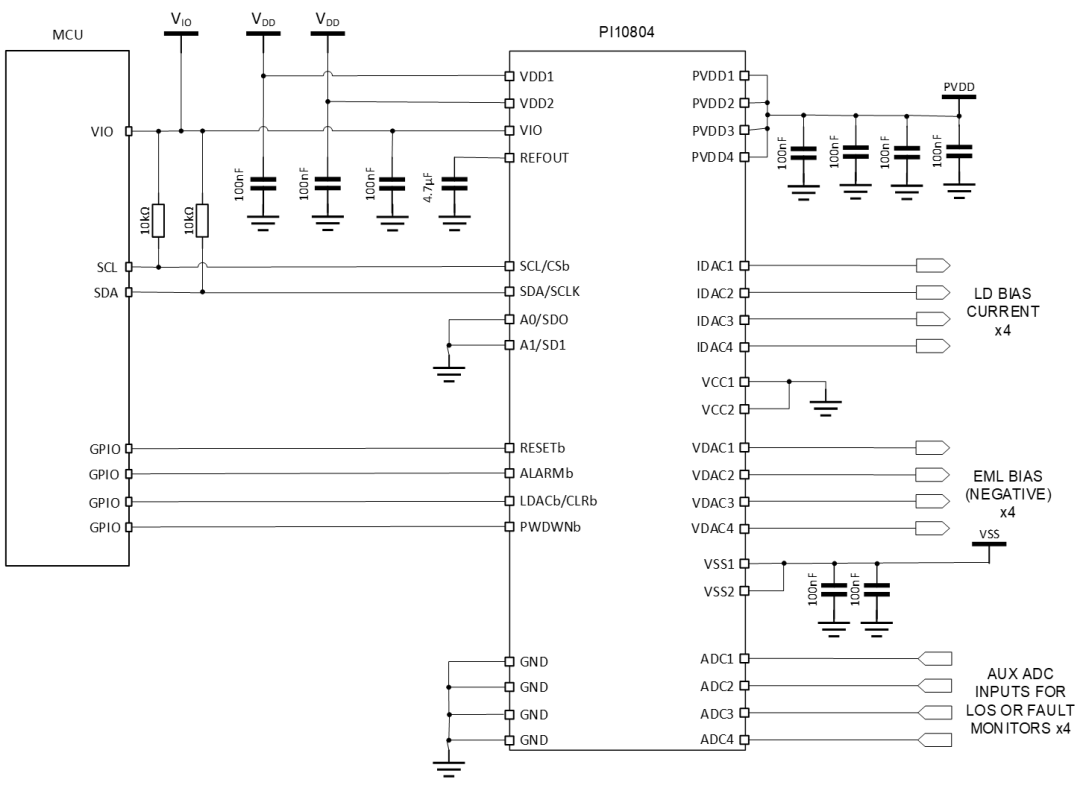

  典型應用電路
