近日，ICC訊石走訪位于北京的SiFotonics(希烽光電)光芯片研發中心，以下是ICC訊石對SiFotonics高級副總栗粟博士的專訪：

  鍺硅探測器：越向高速走，優勢越明顯

  據栗博士透露，SiFotonics單波25G和100G Ge/Si PD產品，憑借硅基CMOS平臺的工藝一致性、極低失效率、供應穩定性等優勢，在5G、數據中心及AI集群建設中獲得了大規模商用，已累計出貨超過一億通道。

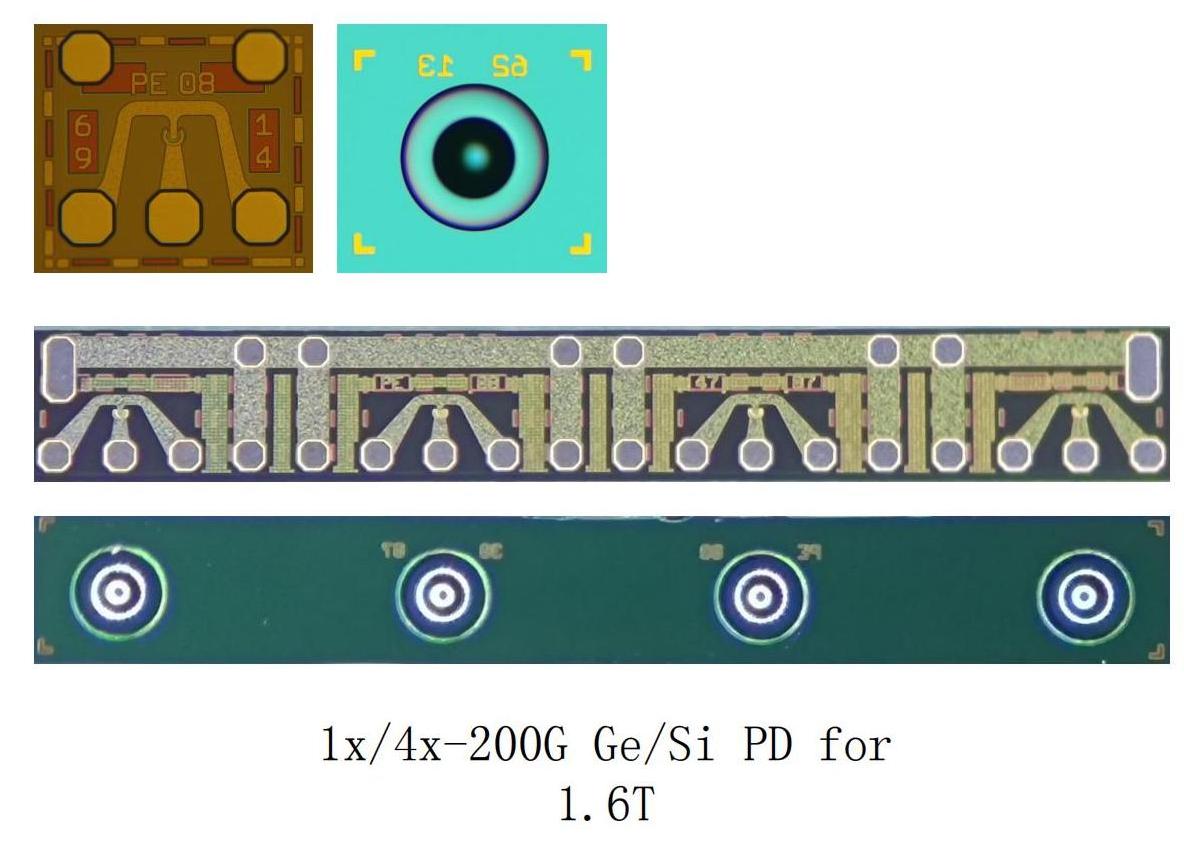

  面向AI集群1.6T應用的單波200G Ge/Si PD采用背照式、單體集成硅透鏡設計，借助硅基CMOS平臺的高精度工藝控制能力，200G Ge/Si PD實現了更高的響應度(>0.75A/W)、更大的等效耦合孔徑(>40um)、更高的背面/正面對準精度(<±3um)、靈活匹配2.5D/3D封裝，且可獨家提供成本合理的4x200G 750um pitch array，陣列式設計保證了精確的通道間距，避免了單通道倒裝貼片帶來的累計通道間距變異。基于以上顯著優勢，SiFotonics的200G Ge/Si PD目前獲得了大量客戶認可，正在穩步推進批量部署。

  硅光集成芯片：從相干到IMDD，再到CPO/OIO

  據栗博士描述，SiFotonics作為全球最早的一批硅光創業公司之一，自2011年開始和臺灣Tier 1 CMOS fab戰略合作，打造自己的專屬硅光工藝平臺，走了一條與典型Fabless芯片設計公司不同的“IDM-Lite”路線，自主掌握硅光工藝和關鍵鍺硅外延設備，此模式帶來了工藝靈活、產能自主可控、低成本三個優勢。

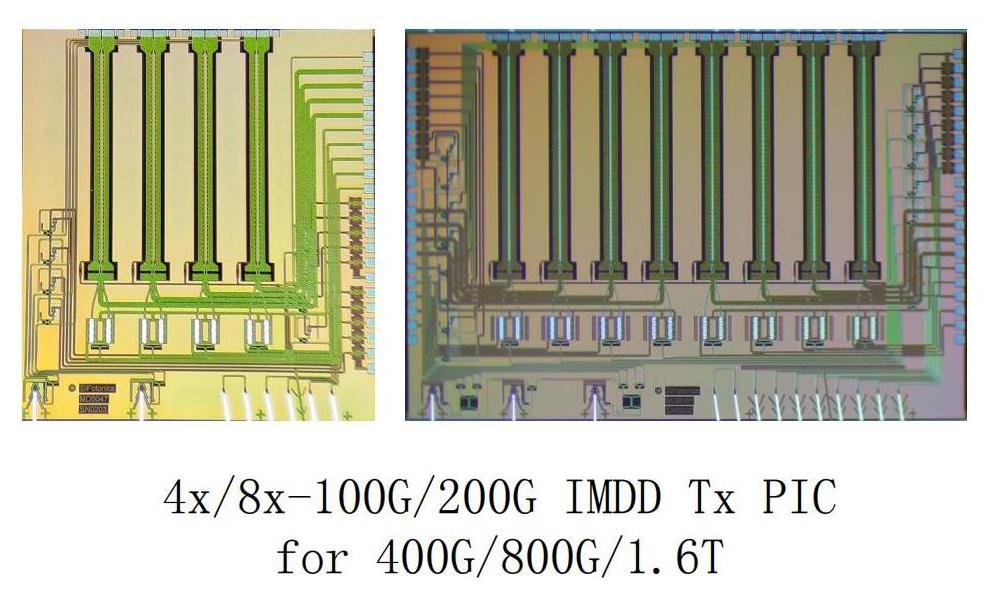

  基于專屬硅光工藝平臺，SiFotonics自2020年開始量產出貨相干集成芯片，2025上半年，SiFotonics在此硅光專線上完成了氮化硅工藝整合和器件開發，在成熟相干集成芯片基礎上做簡化，推出單波100G/200G IMDD(強度調制、直接探測)硅光集成芯片，憑借“IDM-Lite”模式帶來的差異化優勢，吸引了眾多優質客戶的興趣，目前正在大量送樣和快速迭代中，預計2025年下半年進入量產。為應對AI集群市場的海量需求，SiFotonics也在積極擴產，充分發揮產能自主可控的特點，為AI市場客戶預留充足產能，不設上限，并基于成熟可靠的專屬硅光產線和多年積累的硅光芯片量產經驗，保障客戶的快速起量和穩定供應。

  與此同時，SiFotonics也在積極布局下一代CPO/OIO技術，包括基于Mach-Zehnder調制器的小尺寸、多通道(16或32通道)發端或收發一體CPO PIC，基于硅光+薄膜鈮酸鋰異質集成的單波400G調制芯片，基于新一代調制技術的高密度OIO PIC，及基于自研PIC/EIC的光電合封光引擎等。

  栗博士認為，面對AI大潮，SiFotonics從技術和經驗上已做好充分準備，將為AI市場提供從收端到發端、從長距到短距、從當下到未來完整的硅光產品組合和解決方案，幫助客戶解決難題，為客戶提供獨特價值，獲得客戶的認可和信任，做AI時代可信賴的硅光芯片專家。

SiFotonics與ICC訊石合照（本Q版照片由AI生成）
