ICC訊 安立公司和SiFotonics 在第25屆中國國際光電博覽會上使用安立MP1900A高性能誤碼儀和MP2110A采樣示波器以及SiFotonics的硅基光引擎，成功完成了PCIe®5.0光傳輸測試演示，驗證了PCIe光傳輸的可行性。

  演示背景

  PCIe總線協議是計算機和服務器設備廣泛應用的高速傳輸技術。隨著AI應用的迅猛發展，進一步推進了對傳輸帶寬增長的迫切需求。今年PCI-SIG正式發布PCIe 7.0規范草稿，在PCIe 6.0的基礎上，進一步實現速率翻倍，數據速率達到128GT/s。隨著數據速率的不斷攀升，電互連遇到了前所未有的挑戰，特別在信號完整性，延遲、能耗和傳輸距離方案存在日益凸顯的局限，無法滿足PCIe高性能互連的需求。與電互連相比，光互連可以實現更高的帶寬密度，更長的傳輸距離，突破互連瓶頸，得以實現更高效的數據傳輸和資源共享。

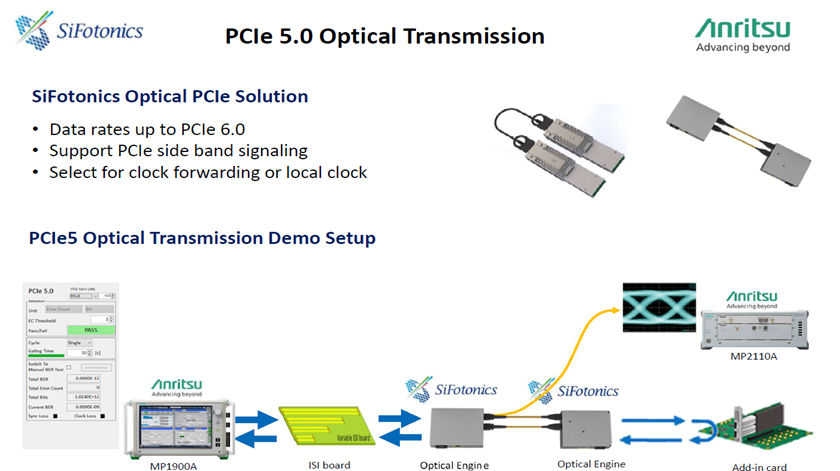

  演示內容

  · 從安立MP1900A輸出PCIe 5.0（32GT/s）的速率信號，并使用ISI板，模擬信號在板內傳輸的鏈路。

  · 電信號驅動SiFotonics的硅基光引擎轉化為光信號，并經過50米的光纖鏈路傳輸到達對端的光引擎實現信號的光電轉換，并輸入到GPU卡。

  · GPU通過與MP1900A的協商交互，進入到環回模式并工作在PCIe 5.0的速率。

  · MP1900A接收從GPU環回的數據，驗證無誤碼的傳輸結果。

  · 使用安立MP2110A光采樣示波器評估光引擎的光信號質量。

  本次PCIe 5.0光傳輸的成功演示，驗證了今后PCIe光互連的可能性。當前，在AI驅動下的強烈的帶寬需求背景下，PCIe光傳輸代表了信號傳輸的未來趨勢，不斷實現更高的傳輸速率，更遠的傳輸距離，這為PCIe的架構帶來了突破的可能。

  產品概覽

  安立MP1900A

  MP1900A是一款用于包括PCIe®、USB、Thunderbolt以及400/800GbE等高速計算和數據通信接口接收機測試的高性能BERT。內置鏈路訓練狀態機(LTSSM)功能高度集成用高質量波形的PPG、高靈敏度輸入ED、高精度抖動產生源(SJ、RJ、SSC、BUJ)和垂直噪聲產生源(CM-I/DM-I和白噪聲)，有助于各種應用，包括一致性和裕度測試以及故障排除。

  安立MP2110A

  MP2110A四通道采樣示波器內置CRU，是分析10G~800G光模塊和設備的NRZ和PAM4眼圖的理想一體化解決方案。將采樣示波器和CRU結合在一個測試設備中，便于操作，節省空間。

  SiFotonics PCIe光引擎

  光引擎基于SiFotonics自研低功耗、高性能硅光芯片套片，采用線性光學方案，無DSP/CDR，適用于AI大模型訓練對計算資源如xPU間、xPU和內存間低時延、大帶寬、低能耗、高可靠性數據傳輸的應用場景。光引擎速率可支持PCIe 6.0，能傳輸PCIe低速sideband信號，不僅可以為EP設備提供同源時鐘，還提供了異步時鐘選項。

  SiFotonics是業界領先的高速硅光芯片和光引擎方案供應商，SiFotonics硅光芯片基于其“IDM-Lite”模式專屬硅光工藝平臺，在迭代效率、產能和成本控制上極具優勢。目前，其硅光芯片帶寬已經升級到可支持每通道100Gbaud速率，可滿足AI/DC應用對800G/1.6T/PCIe 7.0等高速光互連接口的需求。
