ICC訊  對于Fraunhofer IZM-ASSID晶圓級系統集成負責人Manuela Jungh?hnel而言，半導體主權不僅關乎芯片制造，更在于封裝、堆疊與部署能力。在2025年6月17日德國德累斯頓舉行的"薩克森硅谷日"活動上，她闡述了歐洲如何通過300毫米晶圓上的3D異質集成技術，重新奪回先進半導體封裝領域的戰略地位。

  在接受《EE Times Europe》獨家專訪時，Jungh?hnel揭示了團隊如何彌合高端研究與工業應用之間的鴻溝。其背后是一套融合公共資金、頂尖研究與產業化的歐洲創新模式。

  構建覆蓋AI至量子的本土生態

  Fraunhofer IZM-ASSID坐落于前奇夢達工廠舊址，與GlobalFoundries隔街相望，毗鄰博世、英飛凌及在建的ESMC超級工廠。這個成立15年的機構專注于300毫米晶圓異質集成——這項技術此前在歐洲尚無工業級應用。

  "我們不與大規模晶圓廠競爭，"Jungh?hnel表示，"而是為需要小批量、高性能系統的企業提供先進封裝與3D集成服務。"隨著AI推理向邊緣端遷移、量子計算需要特殊互連，以及功耗與散熱成為芯片關鍵指標，將傳感器、邏輯單元、存儲器和光器件緊密集成的能力已具有戰略意義。

  團隊打造了"工業級試驗線"，核心技術包括硅通孔、微凸塊鍵合和重分布層。Jungh?hnel強調："我們引入了全自動化設備、晶圓廠級潔凈室和工藝控制系統，這在研究機構中很罕見。"

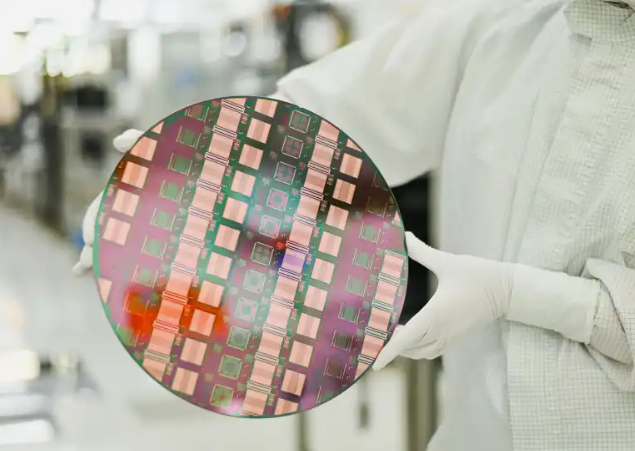

帶有流體通道的300毫米硅中介層晶圓（用于主動冷卻）（Fraunhofer IZM-ASSID，攝影：Silvia Wolf）

  技術路線：從10微米間距到量子低溫封裝

  當前研究重點包括：將互連間距縮小至10微米以下，開發嵌入微腔與直接液體冷卻的轉接板技術，以及用于超高密度集成的混合鍵合工藝。在量子計算領域，團隊正為德國"QSolid"項目開發可在毫開爾文溫度下工作的超導封裝方案，旨在用高密度低溫互連取代現有數公里長的電纜系統。

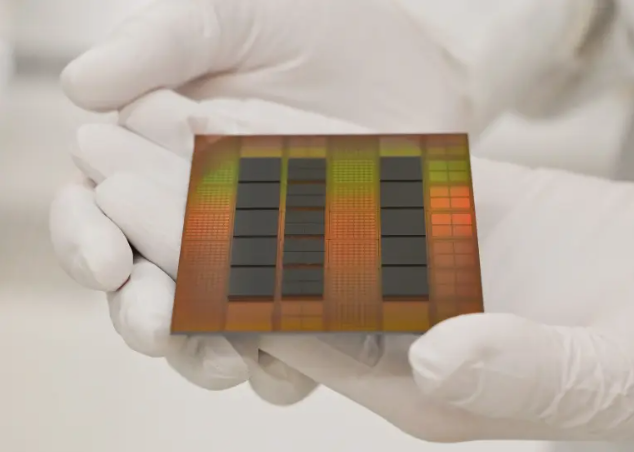

采用10微米間距超細銅混合鍵合接觸的已安裝芯片粒（Fraunhofer IZM-ASSID，攝影：Silvia Wolf）

  共享基礎設施戰略

  作為《歐洲芯片法案》APECS試驗線計劃的關鍵執行方，F(xiàn)raunhofer IZM-ASSID將投資9500萬歐元擴建900平方米潔凈室，打造面向初創企業、中小院校的芯片粒系統共享平臺。"與其讓每個實驗室自建300毫米產線，不如集中建設具備工業級可靠性的共享設施，"Jungh?hnel指出。

  相較于新建晶圓廠的宏大宣言，Jungh?hnel的觀點更為深刻：主權不僅需要制造能力，更需掌握從封裝到部署的全鏈條技術。在AI、高性能計算與量子技術的競賽中，她認為"芯片互連處才是真正的戰場"。

  這場演講沒有產品發布或政策游說，而是展現了歐洲半導體復興的底層邏輯：以扎實的工程技術構建持久競爭力。正如Jungh?hnel所言："集成不再是瓶頸，而是戰略支點。"
